Leuchtdioden – einfache Anschlussmöglichkeiten und Fehler

In den vergangenen Tagen ist mir mal wieder eine Platine in die Hände gefallen gedrückt worden, auf welcher zahlreiche blaue Leuchtdioden gleichzeitig leuchten sollten und eine nach der anderen ausgefallen ist. Klassischer Fehler war der Anschluss der Dioden in Reihe ohne Vorwiderstand direkt an die 12V Batterie im Fahrzeug. Da mir dieser (und ähnliche) Fehler schon öfter begegnet sind, schreibe ich einfach mal ein paar Zeilen dazu. (Vorsicht:Theorie :-D )







Leuchtdioden sind eine tolle Sache! Mittlerweile recht günstig, in vielen Farben zu bekommen und vor allem mit ungefährlichen Spannungen zu betreiben. Es gibt aber auch einiges bei diesen Bauteilen zu beachten, wenn man lange Freude daran haben möchte. Vor allem im Internet halten sich hartnäckig einige Behauptungen wie LEDs zu behandeln sind, mit denen man diese in kürzester Zeit ruinieren kann.

Ich beziehe mich in diesem Beitrag übrigens auf die klassischen 5mm Leuchtdioden, bei anderen Varianten empfiehlt sich (wie immer) ein Blick in das Datenblatt. Wenn nicht anders vermerkt, gelten die Beispiele für eine blaue LED mit If=20mA bei 3,00V Uf. If = Strom durch die LED, Uf = die an der LED abfallende Spannung.

Bei der angesprochenen Platine ist der Erbauer von folgenden Voraussetzungen ausgegangen:

Beipiel 1, Reihenschaltung:

Ich habe 4 LEDs und 12V. Jede LED ‚hat‘ 3V, also kann ich sie alle in Reihe setzen und an meine Autobatterie klemmen… Das ist ungünstig, auch wenn es zunächst funktioniert hat.

Der grundlegende Irrtum dabei ist, daß eine LED 3V ‚hat‘! Nebenbei hat er ignoriert, daß bei laufendem Motor durchaus auch rund 14V Spannung anliegen können.

LEDs sind Dioden und haben als solche eine Kennlinie. Anhand dieser kann man erkennen, daß der Spannungsabfall (also die Spannung, die man direkt an der LED messen wird) von dem Strom abhängig ist, welcher durch sie hindurch fließt! (Ausführlicher z.B. hier!) Sind Strom und Spannung ausreichend, beginnt die LED zu leuchten. Je mehr Strom ich also durch die LED schicke, desto heller wird sie leuchten und um so mehr Spannung wird an ihr abfallen.

Die Dioden sind in vorliegenden Fall folgendermaßen angeschlossen:

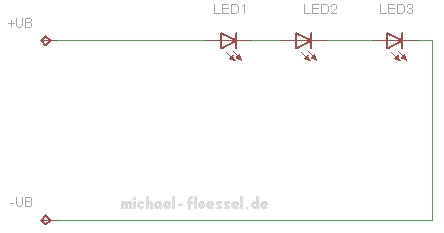

LED Reihenschaltung FALSCH

Schematische Darstellung, nicht auf 12V bezogen!









Dabei passiert nun folgendes:

Da keinerlei Vorwiderstand vorhanden ist, bestimmt der gesamte Widerstand der Leuchtdiodenreihe (besser der differentielle Widerstand) den Strom, der durch die gesamte Kette fließt (I=U/R). Das KANN gutgehen (je nachdem, wie ‚flexibel‘ die LEDs sind und wieviel Strom die Quelle liefert) – muss aber nicht. Und wenn nun durch die Aufteilung der Ströme eine oder mehrere LEDs über ihre Spezifikation hinaus betreiben werden, wird es zu einem Ausfall kommen.

Besser wird es so:

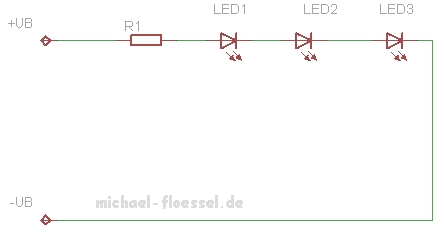

Reihenschaltung LED OKSchema Reihenschaltung LED, nicht auf 12V bezogen!









Hier wird der Gesamtstrom durch die Kette durch den Widerstand begrenzt. Der Wert des Widerstandes sollte natürlich so gewählt werden, daß die schwächste LED der Kette nicht überlastet wird. Gibt der Hersteller also If mit max. 20mA an, kann man folgende Berechnung anstellen (Ohmsches Gesetz):

  • Versorgungsspannung= 15V (Sicherheitshalber)
  • If = 20mA max.
  • Uf bei 20mA = 3V

15V – 12V (4 mal Uf) = 3V

Es bleiben also 3V die über dem Widerstand abfallen sollen und der Strom soll auf 20mA begrenzt werden:

3V : 0,02A = 150 Ohm

Hier sollte man auch beachten, daß moderne Leuchtdioden mit (wesentlich) kleinerem Strom schon recht hell sind. Man kann also durchaus Widerstände mit höheren Werten wählen, nur eben nicht weniger. Einfach mal ein wenig experimentieren. Dies ist vor allem dann interessant, wenn die LEDs hart am Limit schon recht warm werden. Quick & Dirty ein 10K Poti vor die LEDs setzen, gewünschte Helligkeit einstellen und den zuletzt eingestellten Widerstandswert messen.



Beispiel 2, Parallelschaltung:

Ebenso kann es ja vorkommen, daß man eben keine 12V zur Verfügung hat oder aus einem anderen Grund keine Reihenschaltung der Leuchtdioden vornehmen kann. Hier bietet es sich natürlich an, die LEDs parallel zu schalten. Auch hier gibt es einen Klassiker, was die Fehlerursachen angeht:

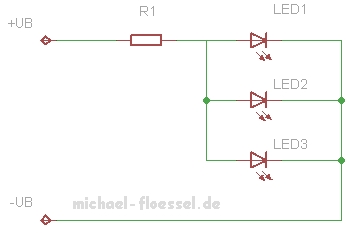

LEDs parallel FEHLER











Hier ist zwar durch den Vorwiderstand der Gesamtstrom der Schaltung begrenzt, aber nur für die gesamte Parallelschaltung der Leuchtdioden. Wie man erkennen kann, liegen die LEDs hinter dem Vorwiderstand einfach parallel zusammen. Aus U=R*I ergibt sich also, das der Strom durch die einzelne LED durch die anliegende Spannung, den Vorwiderstand und den Gesamtwiderstand der LED-Parallelschaltung (differentieller Widerstand) beeinflusst wird. Selbst wenn man Bauteile aus der gleichen Serie nimmt, wird es immer Toleranzen geben, also wird auch an jeder LED bei gleichem Strom eine geringfügig andere Spannung abfallen. Diese ‚zwingt‘ nun einer benachbarten Diode einen höheren Stromfluss auf -> sie wird außerhalb der Spezifikation betrieben. Irgendwann kann wird sie ausfallen.

Besser geht’s so:

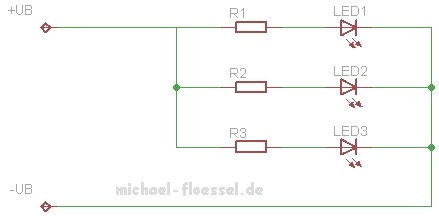

LEDs parallel











So ist zwar der Bauteilaufwand etwas höher, man braucht ja einen Widerstand für jede LED, aber dafür kann (und sollte) man eben den Strom individuell bestimmen.

Ergänzend:

Noch perfekter geht das Ganze mit einer Konstantstromquelle, die Frage ist eben, wie viel Aufwand man für leuchtende LEDs betreiben will oder kann.
