Hinweis:

Dieser Beitrag war ursprünglich ein einem meiner anderen Projekte untergebracht und ist überdies einige Jahre alt. Einige der Verweise (und vielleicht auch anderes) werden wahrscheinlich nicht mehr funktionieren. Und wie immer: Nachempfinden der beschrieben Änderungen erfolgen auf eigene Gefahr!

Unten auf der Seite habe ich eine FAQ zum 6133 ins Leben gerufen, einige der häufig wiederkehrenden Fragen sind dort unter Mithilfe anderer User zusammengetragen.  Bitte trotzdem bei größeren Umbauten das Ganze Projekt lesen, einige Dinge könnte doch noch wichtig sein!

Unter etwas wirren Umständen ist mir ein Notebook der Firma Fujitsu-Siemens in die Hände gefallen, wie sich herausstellte ist das Gerät eigentlich ein von Mitac produziertes. Das Teil ist zwar funktionstüchtig hat aber aufgrund der Betriebsstunden (und laut Vorgänger auch des Herstellersupports) einiges an Problemen und Macken.

Da ich selber einige wirre Angaben zu dem Gerät im WWW gefunden habe, werde ich die Wiederherstellung und geplante Aufrüstung hier dokumentieren, je nachdem wie und wann ich die benötigten Teile bekomme. Es sind bei E-Bay und Co einige Geräte als Gebrauchtware zu bekommen und auch sonst im Umlauf, deswegen hier der Versuch den Benutzern zu helfen wenn's an das Innenleben der Kiste geht. Das Projekt wird sich wohl eine Weile hinziehen (Notebook Zubehör ist teuer) und recht umfangreich werden, also einfach wieder reinsehen :-)

Wenn nicht anders angegeben habe ich unter Windows ME getestet da mir die derzeit installierten 160 MB Ram für XP recht wenig erscheinen.

Das Notebook (Eckdaten):

Die Macken (bisher bekannte, Ergänzungen in Rot):

Bisher geplante Umbauten:

Einige Benchmarkwerte:

Gerätedownloads/Links (wie immer unter Rücksicht auf's Copyright):

Habe nun also einfach mal begonnen das Gerät zu zerlegen. Zuerst einfach mal ein paar Bilder wie ich sie in Reihenfolge aufgenommen habe. Sorry für die Ladezeiten.

	Das Notebook bei geschlossenem Deckel von oben, kann vielleicht helfen es zu identifizieren wenn man nicht sicher ist ob das eigene ein 6133 ist ...
	Deckel offen im Betrieb, nebenbei kann man deutlich den 'Lackschaden' unter der Tastatur erkennen.
	Ansicht von oben ohne Tastatur.  Nachdem die Schrauben in der Unterseite gelöst sind, kann der Plastikdeckel einfach abgehoben werden. Nun einfach die Verriegelung des Tastaturkabels öffnen (nach vorne ziehen) und das Keyboard abnehmen. Das darunter liegende Abschirmblech kann nach Lösen der recht gut zugänglichen Verschraubungen ebenfalls einfach abgenommen werden. Unten Mitte und rechts sind deutlich Touchpad und Festplatte zu erkennen. Der Schaden am Touchpad war recht einfach zu finden, der Plastikrahmen der das Pad fixiert war eingerissen, etwas Revellkleber hat das Problem gelöst, mal sehen ob's hält... Leider konnte ich die Details des Schadens mangels geeigneter 'um die Ecke' Kamera nicht als Foto einbinden.
	In etwas anderem Licht... Über dem mittigen Chip (Weiß durch Wärmeleitpad) ist übrigens ein Ausschnitt im Motherboard durch den man die Details der CPU lesen kann. Über dem linken Chip sitzt (weißer Stecker) ein Anschluss des Displays. Von ihm aus habe ich Risse im Motherboard gefunden die wohl für die Displayaussetzer verantwortlich sind. Das stellt mich im Moment noch vor ein Problem da in der engen Umgebung ein Löten fast unmöglich ist, mal sehen. Aller Wahrscheinlichkeit nach wurde das Mainboard bei einem Serviceaufenthalt bei Mitac verspannt wieder eingeschraubt. Das flackern der Beleuchtung kommt übrigens vom Stecker, die Verbindungen sind alle reichlich angegammelt. Oben rechts ist dann auch der Palaverlautsprecher zu sehen, evtl. kann ich den (oder beide) durch Kopfhörerinnenleben ersetzen.

Weiter mit der Unterseite...

	Da meine erste Neugier zum Innenleben der Oberseite erschöpft war habe ich das Teil erst mal umgedreht um an die CPU usw. zu gelangen. Von oben war da ja nicht viel zu machen. (Hier noch mit eingesetztem Akku.
	Hab nun erst mal die CPU Abdeckung aus dem Weg geräumt, einfach Schrauben lösen... Darunter ist der Deckel des CPU Coolers zu erkennen der auch Luftverteilungsaufgaben des Ventilators übernimmt. Diesen ebenfalls durch lösen der jeweiligen Schrauben abmontieren.

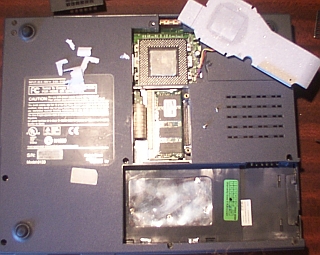

	Das sieht dann so aus. Und nun eine Macke in der Konstruktion des Ganzen... Im oberen Bereich ist zu erkennen das ein Teil des Kühlkörpers ins Gehäuse hineinragt. Dort liegt er auf dem Rahmen des Gehäuses auf und kann sich (zumindest bei meinem Gerät) nicht voll auf die CPU legen. Nun den Stecker des Gebläses einfach abziehen und dei 4 Schrauben des Coolers entfernen. Dabei etwas Vorsicht, der Apparillo sichert gleichzeitig die CPU im Sockel. Dabei wird ebenfalls das Wärmeleitpad der CPU entfernt, bei mir war es danach unbrauchbar.

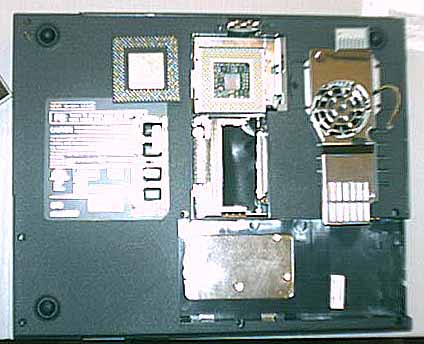

	Da isse - die CPU. Ich hatte ja nun ein Superfirmeneigenes, unersetzbares Machwerk erwartet... Aber nix - offensichtlich einfach gesockelt. Links liegen übrigens die Überreste des Wärmepads, anhand der Druckspuren konnte man erkennen das es an den oberen Bereich der CPU nie richtig angedrückt wurde.
	Und nun zum Ausbau der CPU. Ich hatte im Netz des öfteren gelesen das nach Wechsel der selbigen das Gerät nicht mehr anging, auch nach einsetzen des Originalprozessors nicht. Da wurden dann Ratschläge wie 'kräftig drücken' und 'Pinne etwas verbiegen' gegeben - IRRSINN! Der Sockel hat eine Art Miniverriegelung! Lösen: CPU an der rechten Aussparung des Sockels (Schraubendreher o.ä.) nach links drücken und gerade nach oben abheben. Befestigen: CPU nach links orientiert einsetzen und an der linken Aussparung des Sockels nach rechts drücken. Wenn man sich den leeren Sockel anschaut kann man den Sinn erkennen.
	CPU von unten, da sollte ja wohl was schnelleres machbar sein....



So, nachdem der weitere Weg eigentlich klar ist bin ich erst mal bei E-Bay suchen gegangen. Irgendwie anscheinend mein Glückstag - ein komplettes 6133 in Einzelteilen als Auktion sowie ein Akku (ohne Garantie) für 31 Euro Sofortkauf, mit Versand knapp 40 Euro. Da der Akku bei so ziemlich jedem anderen rund 135 ,- Euro kosten soll, gebe ich mir einen Ruck und nehme das Teil, im Notfall muss ich halt aus den Zellen der beiden defekten einen funktionierenden machen. Ohne Akku geht einem Notebook nunmal irgendwie der Sinn verloren :-)  Habe also die Zeit genutzt und den alten Energiespeicher schon mal zerlegt.

Das 'knacken' des Akkus dauerte an sich 10 Minuten - neuer Akku noch nicht da, also habe ich noch mal alles zerlegt und die Leiterbahnen nachgelötet. Hier gibt's leider keine Bilder, habe keine Kamera die diese kleinen Details scharf hinbekommt. War auf jeden Fall eine Heidenfummelei, soweit alles hinbekommen, ich hoffe es hält... Dabei habe ich direkt sämtliche Schrauben ersetzt, alle Stecker gereinigt und auch eine komplett fehlende Schraube am PCMCIA Port ergänzt, der ist nun auch wieder gerade. Da in der Zeit das auch bei E-Bay angebotene Oberteil schon auf 20 Euro war (das war mir für ein Stück Plastik zu teuer) habe ich auch die Farbe mit Nagellackentferner und Verdünner entfernt. Irgendwie sah das aber alles recht verschlissen aus - Dekorfolie hilft :-) Ich denke das kann man erst mal lassen, oder? Ich habe ja Hoffnung das irgendwann noch weitere Teile in den diversen Onlineauktionen auftauchen...

Der CPU Krieg - (oder was geht alles...)

Die Hardwarefrickler unter den Lesern werden wissen das man nie wirklich Ruhe gibt... Das Notebook hat einen Sockel 370 für PPGA Celerons, also eigentlich max. Celeron 533 MHz. Seltsamerweise gibt Mitac als Maximum den 433er an, entweder war mehr zur Entstehungszeit der Informationen noch nicht verfügbar oder andere Umstände bewegten die Firma zu dieser Aussage... Jedenfalls habe ich eine 533 MHz bekommen (nein, nicht bei E-Bay, einfach über eine 'Suche Hardware'  Anzeige bei dem einzigen Hardwarehändler dem ich wirklich traue!) die im Gegensatz zu den 35,- Eu Auktionspreisen für 15,- Euro nach 10 Min. Autofahrt abzuholen war. Jedenfalls ist eigentlich nicht viel zu beschreiben, einfach wie auf den vorigen Seiten beschrieben die alte CPU raus, neue rein - einschalten. Und Ruckzuck kam der Startscreen  der korrekte 533 MHz anzeigt. Zu bemerken wäre das der Akku nun zwischen 10 und 25 Minuten eher ans Ladegerät muss, je nach Last. Zeitgleich zur Entstehung dieses Beitrages bzw. überhaupt dadurch zustande gekommen habe ich Kontakt zu Daniel Guelleken der auch schon länger an diesem Notebooktyp 'herumfrisiert'. An dieser Stelle auch mein Dank für all die Infos, Tools und Tipps die vieles leichter und möglich gemacht haben. Er hat sich die Mühe gemacht und seine Erfahrungen und Ergebnisse zusammengestellt, diese finden sich auf der nächsten Seite, ich kann jedem nur empfehlen den Beitrag zu lesen! Wobei dank ihm schon feststeht welche CPU (mindestens) demnächst hier arbeitet.   Nachtrag: Mein Notebook ist ein 6133SX, das von Daniel ein 6133. Wir wissen noch nicht genau in wie weit sich das auswirkt, aber es scheint doch (was CPU und einige andere Dinge angeht) einige Unterschiede zu geben. Deswegen hier mal der Snapshot aus der Mitac FAQ bei der Frage welche CPU nun wo passt. Da widerspricht sich leider so einiges, genaueres kann ich erst sagen wenn ich die FCPGA CPU wirklich habe!                       An anderer Stelle wird behauptet das der Celeron PPGA max. 433 MHz im 6133SX seinen Dienst tut, was ja nun widerlegt wäre. Wer auf Nummer sicher gehen will sollte sich den Celeron 533MHz PPGA (das ist der alte, schwarze - die FC-PGA sind grün) besorgen und hat damit dann eigentlich das Limit ereicht... Es sei man betrachtet obigen Auszug aus der FAQ.

Beschreibung zum CPU-Upgrade der folgenden Modelle (Beitrag von Daniel G. 'Dobla'):

Mitac MiNote 6133
Fujitsu Siemens LiteLine 6133
IPC Topnote 6133
HPC NOTE 6133
NetBook 6133
Notestar NP 6133
Auch in den Versionen: 6133S und 6133SX.

Die Notebooks der 6133 Serie sind meiner Meinung nach recht schoene Geraete, jedoch
ist die Cpu nicht mehr ganz zeitgemaess, so ist z.B. abspielen von DVDs unmoeglich,
denn die gruesste CPU mit dem die Geraete ausgeliefert wurden war die Celeron 433.
Man sieht gelegentlich Geraete mit bis zu 533 Mhz, jedoch weiss ich nicht ob die
Notebooks so verkauft wurden, oder ob sie nachtraeglich aufgeruestet wurden.
Da ich aber mit dem Geraet zufrieden bin und neue Notebooks eine Menge Geld kosten,
kam mir die Idee die CPU aufzuruesten.
Da die CPU eine normale gesockelte Desktop-Cpu ist dachte ich dass ein Upgrade recht
einfach sein muesste, deshalb habe ich mir mal angesehen was laut
Mitac als maximal moegliche CPU moeglich ist:

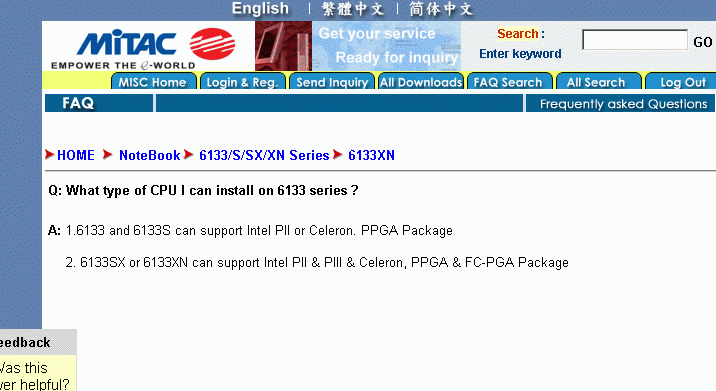

6xxx Support CPU

[Type List]		6020	6020+	6120L	6120N	6133SX	6133XN
PentiumIII	MMC2		650
PentiumIII	FCPGA				850 *1		600
PentiumII	MMC2	433	400
Celeron	MMC2		400
Celeron	PPGA			433	466	433	433
Celeron	FCPGA				700



*1   6120N:Refer FAQ-- How to install heat sink on 6120N when using Intel CPU PIII > 700Mz 6120N---New heat sink support b-0 step 850, c-0 step 800, Old heat sink support b-0 step 700 Hier ist die Spalte 6133 SX interessant, doch wie ich leider feststellen musste wuerde sich ein Upgrade nicht lohnen, denn ich koennte die 366 Mhz Celeron die bei mir verbaut war gerade mal gegen eine 433 Mhz Celeron tauschen, was wohl keinen grossen Geschwindigkeits- zuwachs verspricht. Oder man baut einfach eine 533 Mhz Celeron im PPGA-Format ein, dies scheint recht gut zu funktionieren, duerfte jedoch den Kuehler an die grenzen seiner Leistungsfaehigkeit bringen. Die Schnelleren Celerons mit bis zu 533 Mhz unterscheiden sich ausser der Taktfrequenz und der Leistungsaufnahme nicht wirklich von den langsameren Celerons. Es scheint also, als ob Mitac dem verwendeten Cpu-Kuehler nicht zutraut mehr als 433 Mhz ausreichend zu kuehlen. Was jedoch noch schlimmer ist: Das Notebook unterstuetzt die Stromsparenderen Celerons ab 533A (Cooppermine) im FCPGA-Sockel nicht, diese wuerden aber von der Thermal design Power (das ist die Leistung die der Cpu-Koehler abfuehren muss) recht gut passen, ausserdem laufen diese bis 766 Mhz auch noch mit nur 66 Mhz Bustakt, was besonders wichtig ist, da die fest eingebauten 32 bis 64 MB Ram nur bei 66Mhz funktionieren (hier haette Mitac besser PC-100 chips verbauen sollen) Man sieht hier, dass die 766 Mhz Celeron eine geringere TDP als die 433Mhz Celeron hat. Wobei man sagen muss, dass die Verlustleistungen nicht 1:1 vergleichbar sind, da Intel die TPD neu definiert hat. Wichtig ist jedoch, dass man eine Celeron mit Cpuid=x686 benutzt, denn diese sind aufgrund ihrer niedrigeren Versorgungsspannung und somit geringeren Abwaehrme besser geeignet: Ich kann bis jetzt nur sagen, dass CPUs mit 1,7V Kernspannung funktionieren, ob das Mainboard auch kleinere Spannungen erzeugen kann weiss ich leider nicht, da ich keine Cpu zum testen da habe, eine Anfrage an die Firma Mitac hatte ich gestellt, aber leider keine Antwort bekommen. Diese Cpus sind also wie fuer das 6133 gemacht, schade eigentlich dass diese nicht in dem Notobook funktionieren. Der eine oder andere wird sich vielleicht noch daran erinnern, dass es einmal eine Bastel- anleitung mit dem Namen "Der Sockeltrick" in der PC-Professionell gab. In dieser wurde beschrieben, wie man ein normales PPGA-Board FCPGA-faehig machen konnte. Leider konnte ich diesen Artikel nicht mehr finden, jedoch diesen hier: http://www.de.tomshardware.com/cpu/20000303/socket370-to-coppermine-01.html Hier wird beschrieben wie man einen PPGA->Slot1 Adapter zu einem FCPGA->Slot1 Adapter machen kann, noch besser sogar: die Methode aus der PC-Professionell wurde sogar noch ver- einfacht, ich empfehle euch den obigen Artikel komplett zu lesen, da ich hier nicht weiter darauf eingehen werde. Das ist der "Schaltplan" fuer den Umbau: Was wir also eigentlich nur machen muessen ist: 1. diesen einen Prozessor Pin zu isolieren oder einfach abzubrechen und am (da der Pin nicht gebraucht wird habe ich ihn abgebrochen) 2. Am Cpu-Sockel 2 Pins mit einer Bruecke verbinden. Das problem ist jetzt nur noch dass man um diese Bruecke einzubauen am besten das Mainboard des Notebooks komplett ausbauen sollte. Wie das geht kann man im Troubleshooting Guide nachlesen. Also die alte Cpu Raus: Und das Board ausgebaut: Nun die Bruecke gemaess Schaltplan einloeten: So sieht es bei mir aus: Hier sehen wir noch einmal welchen Pin wir entfernen (oder sonstwie Isolieren) muessen (der rot eingekreiste) Die Anderen Fehlenden Pins muessen uns jetzt nicht interessieren. Dieses Bild stammt von http://www.tomshardware.de Danke an Frank Voelkel dafuer, dass ich es hier Benutzen durfte! Hier ist die CPU fertig eigebaut, aber leider sind wir noch lange nicht fertig! Wir muessen jetzt noch unbedingt beachten, dass die neue FCPGA-Cpu ein wenig duenner als die alte CPU ist, denn der Kuehler liegt auf dem CPU-Sockel auf und wird ohne Veraenderung die neue CPU nicht beruehren. Das der Rechner damit nicht funktionieren kann ist selbstverstaendlich. Wir koennen zur anpassung ein Kupferblech zwischen Cpu und Kuehler anbringen, das den Unterschied ausgleicht und auch dafuer sorgt, dass die Abwaerme schnell auf den ganzen Kuehler verteilt wird. Nur wie dick sollten wir dieses Blech machen? Schauen wir uns hierzu mal Das Datenblatt genauer an, um herauszufinden wie gross der Hoehenunterschied ist: Die alte PPGA-Cpu hat eine Gesamtdicke zwischen 2,72mm und 3,33mm (Fertigungstoleranzen). Die neue FCPGA-Cpu kann eine Dicke zwischen 1,79mm und 2,09mm haben. Das ergibt einen Unterschied von max. 1,54mm und min. 0,63mm. Wobei die beiden Werte extremwerte darstellen, die in der Praxis wohl kaum aufreten werden, wahrscheinlicher ist ein Unterschied im Bereich von 1,3mm - 0,8mm. Ich habe bei 2 unterschiedlichen FCPGA-CPUs im vergleich zu meiner PPGA einen Unterschied von 1,15mm gemessen. Hinzurechnen sollte man noch, (falls man wie ich kein Waermeleitpad, sondern Paste verwendet) ca. 0,3mm. Also habe ich das Kupferblech 1,5mm stark gewaehlt, dies sollte in den meisten faellen funktionieren, in besonderen faellen koennte es aber sein, dass man evtl. ein wenig duenneres oder dickeres Blech benoetigt. Das Blech bekommt man im Baumarkt mit 0,8-1,0 mm staerke, das dickere 1,5mm Blech ist leider nicht so ueblich, man bekommt es aber z.B. bei http://www.conrad.de in der Groesse 400X200X1,5 unter der Best Nr. 293113 fuer 14,95 EUR. Viel billiger ist Alu-Blech in 1,5mm, jedoch leider nicht so effektiv. Die Befestigung ist denkbar einfach: Man schneidet das Blech einfach auf 50mm x 50mm zurecht, so kann es, wenn es auf der CPU aufliegt nicht wegrutschen, wenn der Kuehler dann das Blech von oben andrueckt ist es so sicher fixiert. Leider kann man es auf dem Bild nicht so gut erkennen, aber die Auflageflaeche am CPU-Sockel sollte mit dem Blech fast eine Ebene Bilden (dieses Alublech am Sockel steht hier leicht ab). Ueberpruefen kann man das Ganze in dem men erst das Blech und den Kuehler ohne Paste montiert (vorsichtig anschrauben) Bei montierten Kuehler sollte das Blech fest sitzen, sich aber z.B. mit einem kleinen Schraubendreher noch mit ein wenig Kraft verschieben lassen. Da das 6133, 6133S und 6133SX leider von haus aus keine FCPGA-CPUs kann ist das Bios auch nicht dafuer ausgelegt, und ein Update wird es wohl nie geben, ihr duerft aber gern bei der Fa. Mitac anfragen ;-) . Zum einen wird der CPU-Takt beim starten falsch angezeigt, damit koennen wir aber leben (wir wissen ja was fuer eine CPU wir eingebaut haben). Zum anderen wird beim starten kein passendes Microcode-Update in die CPU geladen, was uns aber schon sehr viel mehr stoeren sollte, da die sog, Microcodes dafuer da sind bekannte Fehler der CPU zu umgehen. Sofern wir Dos, Win95, Win98, WinME benutzen haben wir glueck und koennen ueber die Autoexec.bat das Microcode-update nachladen, dafuer gibt es von Intel das Tool checkup.exe Microcodetool Fuer Linux gibt es auch ein Tool, dieses duerft ihr euch aber selbst suchen ;-) Unter Windows NT,2000,XP usw. ist mir kein solches Tool bekannt, hier kann man nur hoffen, das die Fehler der CPU sich nicht negativ auswirken. Ich moechte darauf aufmerksam machen, dass ich keine Garantie auf die Fehlerfreiheit dieser Anleitung geben kann, dies alles basiert auf persoenlichen Erfahrungen mit dem Notebook, ausserdem bin ich nicht verantwortlich fuer Schaeden an euerem Notebook und oder CPU. Ich empfehle diesen Umbau nur Personen, die mit einem Elektroniklötkolben vertraut sind und sich das zerlegen des Notebooks zutrauen. Also, viel Spass beim Basteln! Falls ihr mir fragen stellen, oder mir nur euere Erfahrungen und Erfolgsberichte mitteilen wollt koennt ihr mir gern eine Mail Schreiben, aber bitte folgendes beachten bevor ihr mir eine Mail schreibt: 1. Am liebsten sind mir Mails als plain text , also kein HTML. 2. Wenn ihr mir Attatchments senden wollt, bitte gegebenenfalls vorher komprimieren (z.B. mit RAR) 3. Ich spreche kein Spanisch, Franzoesisch oder sonst was, also bitte nur in Deutsch oder Englisch schreiben. 5. Bitte zu jeder E-Mail als Betreff Mitac angeben, ihr koennt dann noch was drannhaengen z.B. "Mitac problem", jedoch Mitac sollte am anfang ses Subject stehen. 6. Leider kommt es gelegentlich vor, dass mir Mails verloren gehen, wenn also 1-2 Wochen vergangen sind ohne dass ihr eine Antwort von mir bekommen habt kann es nicht schaden mir noch mal zu Mailen, aber bitte nicht Taeglich! Meine e-mail Adresse: dobla@uni-duisburg.de

Nachtrag: Daniel hat seine weiteren Ideen/Erfahrungen inzwischen auf einer eigenen Seite untergebracht, vielen Dank dafür, das erspart mir das einfügen :-) Und HIER geht's dorthin!!!
