Schlagwort-Archive: Defekt

Wenn eine Bluetooth-Maus die Klappe nicht (mehr) halten kann …

Veröffentlicht am von

Wiederbelebung einer BluetoothmausMichael Floessel/michael-floessel.deOhne Haltenase hält halt nix!

Da rastet doch glatt der Deckel vom Batteriefach der Maus nicht mehr ein, die Batterien rollen über den Tisch und so geht das nicht.

Warum passiert sowas eigentlich immer dann, wenn man eigentlich etwas anderes fertigstellen will? :roll:

Schmeiß weg, kauf neu? Ne, nicht mit mir!

Keine Angst, ich springe jetzt nicht auf den Zug auf, erst mal 10 Minuten Predigt zur Nachhaltigkeit zu halten, weil man damit so wunderbar Preissteigerungen rechtfertigen kann, aber eins ist sicher:

Auch wenn Speedlink diese Bluetooth-Maus wahrscheinlich schon lange nicht mehr im Programm hat; das Teil hat bis heute rund 13 Jahre brav durchgehalten! (Ne, das ist keine Werbung!)

Im Ernst, dieses Gerät da auf dem Foto, das ist meine erste Bluetooth-Maus. Ich erinnere mich sogar noch an den Tag, an dem ich sie im Saturn im Centro-Oberhausen erstanden habe, weil das ein ziemlich bemerkenswerter Tag war.

Die Modellbahnwelt Oberhausen als mein Brötchengeber unterzog sich einem Betreiberwechsel und man hat sich jede monetäre Ausgabe in der Zeit zweimal überlegt. Ok, der weitere Verlauf der Story mit der Modellbahn hat mich schließlich hier in den Odenwald gebracht, aber ich schweife ab, glaube ich wenigstens :mrgreen:

Jedenfalls hängen an dem Gerät so einige Erinnerungen, sie wird immer noch gebraucht und wenn ich mir den damaligen Preis vor Augen halte … 2009 waren BT-Mäuse noch nicht wirklich günstig.

Also soll sie noch eine lange Zeit den Dienst verrichten können, aus Gründen der aktuell gehypten Nachhaltigkeit sowieso und überhaupt mag ich Bluetooth-Mäuse, sie sparen einfach Kabelsalat und USB-Steckplätze ein.

Die Bluetooth-Maus ist tot, es lebe die Bluetooth-Maus! Ok, zugegeben, das Ur-Problem einer abgerissenen Haltenase ist schon ein paar Jahre alt.

Seinerzeit habe ich mit einer zusätzlichen Schraube in der Mitte vom/am Deckel für Abhilfe gesorgt.

Leider hat dieses Provisorium jetzt auch nach einigen Jahren schlappgemacht, siehe Foto. Die Reparatur muss sozusagen repariert werden.

Was macht also der findige Bastler, wenn er außerhalb der Umschulung mal ausnahmsweise nicht in Heidelberg im Internat wohnt?

Richtig!

Er geht in den seit Jahren eher brachliegenden Bastelkeller und sucht Material und Werkzeug zusammen. Was einst teure Modellzüge in 1:87 wiederhergestellt hat, kann bei einer Maus nur gut sein!

Weiterlesen →

Wenn die Erleuchtung fehlt …

Veröffentlicht am von

led-lampe-defekt-2-michael-floessel.deLicht bitte!

Manche Dinge des Alltags treten immer irgendwie themengebunden auf, oder?

Anders gesagt, wenn eine LED-Lampe das Zeitliche segnet (nein, ich habe die andere Version hier unter dem Link immer noch nicht öffnen können), dann fühlt sich garantiert auch ein weiterer Vertreter der Gattung Leuchtmittel angesprochen, dies nachzuahmen.

Blöde ist es nur, wenn das Ding nicht zu Hause steht und streikt, sondern sozusagen die einzige gescheite Arbeitsbeleuchtung auf dem Schreibtisch im Internat darstellt (dargestellt hat :roll: ).

Nun, wie auch immer, da jetzt, bedingt durch einen ganz bestimmten Virus und das hierdurch angeordnete Homeoffice, die Chance besteht, dem Problem wenigstens im Ansatz auf den Grund zu gehen, kann ich mal einen Blick in das Innere werfen. Immerhin war die Lampe nicht ganz billig und überhaupt habe ich wenig Lust, mich von LED’s in die Knie zwingen zu lassen.

led-lampe-defekt-1-michael-floessel.de

Das Zerlegen der Funzel ist eigentlich eher harmlos, allerdings scheint der Hersteller entweder Heißkleber besonders günstig bekommen zu haben, oder Schrauben sind nicht mehr von Bedeutung. Nun ja, was klebt, rappelt eben nicht.

Ansonsten werde ich in den kommenden Tagen mal die Messspitzen an die doch überschaubare Menge von Bauteilen halten, bzw. mal einen Stromlaufplan skizzieren, falls nötig ;-)

Nebenbei, sollte jemand die Schaltung schon kennen und ehe ich hier groß anfange zu messen und recherchieren (IC U2 hat blöderweise keine Beschriftung, bei den Kapazitäten kann ich auch nur raten), wäre ich für einen Tipp durchaus dankbar :-)





Warum sollte man das auch öffnen können?

Veröffentlicht am von

led-frust-reparaturFrust!

Auf dem Foto sieht man die beiden Strahler unseres LED-Deckenfluters (oder von mir aus auch Leselampe), was jetzt aber völlig egal ist, weil das Teil nur noch als Kleiderständer taugt.

Das Gerät hat noch während der Gewährleistung seine Funktion geändert und beschlossen, erst auf dem einen, dann auf dem anderen Zweig, elektrische Dunkelheit zu produzieren.

Die entsprechende Reklamation hat das Geld zwar zurück in mein Portemonnaie gespült, aber selbst der Onlinehändler will das Ding nicht wiederhaben, ich soll’s einfach entsorgen. Nun, wahrscheinlich weiß er um die Qualität der Serie.

Jetzt stellen defekte Leuchtdioden für mich keine große Hürde dar und eigentlich, ja eigentlich, sollte sich da doch recht einfach wieder eine Funktion herstellen lassen. Ersatzdioden zu bekommen ist kein Hexenwerk, das Öffnen dieses höchstwahrscheinlich elend verklebten Teils aber schon. Allerdings ist es auch irgendwie gegen meine innere Überzeugung, eine einfache Lampe wegzuwerfen, nur, weil die Leuchtmittel oder ein paar Standardbauteile defekt sind.

Sollte jemand der hier Mitlesenden eine Idee haben, was man außer Hitze und roher Gewalt noch versuchen könnte, um an die inneren Werte der Lampe zu gelangen, so würde ich mich über einen Tipp sehr freuen ;-)







Ich suche eine Taste für den Pavilion 17F-258ng

Veröffentlicht am von

Defekte TasteWindows Taste gesucht

Hat zufällig jemand noch eine passende Taste für meinen 17F-258 herumliegen? Leider habe ich es geschafft, gleich 3 Schäden parallel anzurichten. Wer wissen möchte wie man so etwas bewerkstelligt, findet beim Desasterkreis die kurze Story.

Ich weiß natürlich, dass man durchaus auch einzelne Tasten käuflich erwerben kann, bei den üblichen Dealern finde ich aber keine Exemplare, die meiner Mechanik auch nur im Ansatz ähnlich sind oder wo aus den Beschreibungen hervorgeht, was da alles mitgeliefert wird.

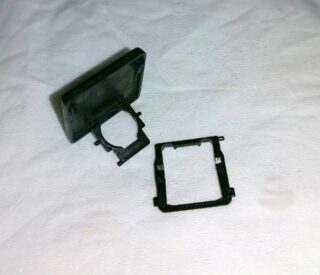

Defekte Taste 2Bei einem Anbieter scheint der Rahmen nicht zur Taste zu gehören, ein weiterer behauptet, so ein Teil gibt es nicht, nun ja…











Der Widerstand: Wer braucht „dicke Dinger“?

Veröffentlicht am von

Artikelfoto Widerstand - www.michael-floessel.deIch schreibe diesen Artikel vornehmlich wieder für all jene Elektronikbegeisterte, die gerne mit diesem Hobby ihre Freizeit verbringen. Die gerne löten und sich an kleinen Schaltungen erfreuen, welche man eben im eigenen Hobbykeller realisieren kann. Soweit möglich, umgehe ich die tiefe Theorie der Physik. Es geht mir, wie oft, eher darum, etwas Transparenz zu schaffen. Na, zumindest einen kleinen Teil dazu beizutragen ;-)

Ehrlich ist es doch auch so: Um eine LED leuchten zu lassen, muss nicht unbedingt ein Elektronenmodell bemüht werden. Kann man machen, muss man aber nicht. Umgekehrt ist es aber leider auch so, dass ständiges „Try & Error“ eher frustrierend und unter Umständen auch gefährlich ist. Meist kommt man über einen gewissen Grad an Zufallserfolgen nicht hinaus.

Ist auch ziemlich egal, ich schreib‘ das jetzt hier mal auf. Auslöser für den Gedanken diesen Blogpost nun zu tippen, sind mal wieder die Frage- und Kritikmails. Um genau zu sein, eine bestimmte.

Über die Weihnachtstage habe ich erneut die elektrische Post etwas sortiert und bemerkt, dass neben den Leuchtdioden, auch die Widerstände mit einigen Fehleinschätzungen verwendet werden. Im Gegensatz zur LED, quittiert ein Widerstand nicht gleich den Dienst bei fehlerhaftem Einsatz, weshalb falsche Anwendungen oder Dimensionierungen oft unbemerkt bleiben. Die Ausnahme bildet natürlich eine extreme Überlastung, dann haben auch diese Bauelemente keine Chance :-) Die lange Vorgeschichte schreibe ich jetzt übrigens nur, weil ich natürlich wieder die, sicherlich manchmal angebrachten aber zum Artikelumfang unpassenden, Bemerkungen in der Art von „…wer das nicht weiß, sollte die Finger von der Elektronik lassen“ vor mir sehe. Ihr versteht vielleicht, was ich meine…

Leider sind viele Fehlinformationen sehr tief verankert, wie ich mit dem folgendem Beispiel mal anführen möchte.

KFZ Buchse mit USB-AdapterDas Ding mit der Dimensionierung



Der Beginn eines längeren Nachrichtenaustausches, war in etwa der folgende Satz: „… da ja die Batterie im Auto so viele Ampere hat, muss ein Widerstand rein, der eben auch sehr groß sein dürfte.“

Planerisch war vom Schreiber der permanente Anschluss eines USB-Ladeadapters beabsichtigt der, parallel zum Zigarettenanzünder, fest angeschlossen werden sollte. Als sozusagen „Spannungsreglung“, hatte der Schreiber einen Hochlastwiderstand in Reihe zum Ladeadapter vorgesehen. Weil die zu ladenden Geräte keine 46 Ampere benötigen und seine Batterie ja immer soviel Power bringt, muss man wohl was gegen den Strom unternehmen. Kern der Frage war eine Bezugsquelle für entsprechende, in den Abmessungen kleine, Hochlastwiderstände. Besser mit noch mehr Power, eben wegen der vielen Ampere. Das der wohl bereits vorhandene Ladeadapter schon alles notwendige mitbringt, ging zunächst völlig unter.

Der Schreiber hatte schon in diversen (Facebook?) Gruppen gefragt, war aber mit den Antworten nicht einverstanden. Ich kann mir natürlich gut vorstellen, was da los war.

Die Fehleinschätzung, dass eine Autobatterie zu viel Strom für orgnungsgemäß betriebene und dafür vorgesehene Geräte liefert, ließ sich noch gut mit Erklärungen korrigieren. Das aber grundsätzlich nicht die Belastungsfähigkeit einzelner Bauteile, der Leitsungsfähigkeit der Stromquelle überlegen sein muss, wollte er mir nicht glauben.

Lediglich die Erkenntnis, dass ja der Ladeadapter schon die Wandlung von 12V zu 5V vornimmt, leuchtete ein. Ebenso der Umstand, dass es doch ein wenig anderer Technik bedarf, wenn die bekannten Adapter größenmäßig durchaus in die geschlossene Faust passen. Pure Widerstände können das nicht sein.

Der Gedankenfehler lag eher bei der Tatsache, dass das Teil eben nicht an der Steckbuchse des Autos, sonder fest verdrahtet montiert werden sollte. Irgendwie war da wohl etwas Verwirrung über die Regelelekronik entstanden. Prinzipiell kam der Fehler eben daher, dass er eigentlich nicht über einen Laderegler, sondern über einen Vorwiderstand nachgegrübelt hat, die von ihm gefundenen Bauteile aber bestenfalls zum Maschinenraum der Titanic gepasst hätten. Da lief dann alles irgendwann durcheinander. Im Grunde sollte eigentlich nur das besagte Ladegerät aus dem Gehäuse entfernt und irgendwo im Fahrzeug montiert werden. Die Diskussion zog sich allerdings über einige Tage hin, immer wieder endete alles mit Fragen zum Vorwiderstand.

Klar, wenn die Grundvoraussetzungen falsch interpretiert werden, kann man sogar mit unpassenden Zahlen zu überprüfbaren Rechenergebnissen kommen.

In der Rechnung des Schreibers, liefert eben die Batterie besagte 46 Ampere bei 12 Volt. USB-Schnittstellen in solchen Ladeadaptern stellen 5V zur Verfügung, sein Adapter maximal 2 Ampere pro Port, 2 Ports besitzt das Teil. Er ging nun von folgendem aus:

12V – 5V = 7V, die zuviel sind. Die Batterie bringt 46 Ampere, bleiben abzüglich der 2 x 2 Ampere für die beiden Ladebuchsen 42 Ampere übrig. U * I = P soll also konkret bedeuten: 7V  * 42 A = 294 Watt. Tja, und er suchte eben Widerstände, die das „verpacken“. Uff! Am Ende ist das Projekt übrigens gescheitert, die eckigen Löcher für die USB-Buchsen waren wohl doch die ärgste Hürde, nun gut.

Um die Sache abzurunden noch eine kleine Erläuterung, wo welcher Wert bei solchen Berechnungen hingehört. Der Stom muss dem entsprechen, was im Maximalfall fließen kann. Daneben ist entscheidend, welche Spannung dann real am Widerstand abfällt.

Einfache LED Schaltung mit VorwiderstandBeispiel:

Eine klassische grüne LED, max. 20mA

Spannung an der LED = 2V

Speisespannung 12V

Spannungsabfall am Vorwiderstand dann folgerichtig 10V

Bei U * I = P, sind dies dann 10V x 0,02A = 0,2W = 200mW. Der klassische 1/4 Watt Widerstand, würde bestens passen. Man muss eben das in die Berechnung einbeziehen, was auch real ist.

Würde der Vorwiderstand so gewählt, dass nur 10mA fließen, wäre auch die Leistung halbiert, welche in dem Widerstand in Wärme umgesetzt wird. Dann sind es eben nur noch 100mW, die das Bauteil an Belastung ertragen muss. Völlig unabhängig davon, ob die Batterie oder das Netzteil nun 1 oder 10 Ampere liefern könnten.

Es käme ja auch niemand auf die Idee, Widerstände in die Zuleitungen zum Fernseher zu installieren, nur weil der Power auf der Leitung, auch für die Waschmaschine ausreicht, oder?

Ich habe schon des öfteren ausführlichere Hinweise zur Berechnung von Bauteilen hier veröffentlicht, zum Abschluss eine kleine Liste, bzw. die Links dazu:

Strom, Spannung, Widerstand, Kennzeichnungen – 1

Strom, Spannung, Widerstand, Kennzeichnungen – 2

Lampen, LEDs, Helligkeit, Poti, Trimmer…

Berechnung des Stromverbrauchs mal zerlegt

Eselsbrücke: Farbcodes auf Widerständen







Wenn das Smartphone sich selber öffnet…

Veröffentlicht am von

… muss wohl im Inneren etwas nicht in Ordnung sein!

Ein Akku, der „dicke Backen“ bekommt, hat schon genug Kraft, um den hinteren Deckel beim Handy aufzudrücken.





Wer so etwas nicht kennt:
Das Lineal müsste eigentlich glatt auf dem äußeren schwarzen Rahmen aufliegen.

Da ein aufgeblähter Akku nicht ganz unproblematisch ist, wird er doch lieber aus dem Verkehr gezogen ;-)



Er stammt übrigens aus meinem alten Xperia™ Z1 Compact, wo ich ihn im Mai 2017 eingebaut habe. Das Smartphone dient allerdings seit längerem eher als Netzwerk- und Mediengerät, unterliegt also nicht mehr seiner zugedachten Nutzung und hängt 24 Stunden am Tag am Netzteil, so richtig verwundert mich die verhältnismäßig kurze Lebensdauer nicht. Der Ersatzakku ist natürlich schon unterwegs :-D

Nachtrag:

Weil ich immer nach der Entsorgung gefragt werde. Ich lagere aufgeblähte Akkus draußen im Garten in einem alten Ton-Blumentopf mit Erde, bis es zum Wertstoffhof geht. Für den Transport dorthin benutze ich einen kleineren Pott dieser Bauart, allerdings ohne Erde. Im Zweifel vorher beim zuständigen Entsorger anrufen, wie die Handhabung dort aussehen sollte.











Nozzle für den Colido D1315

Veröffentlicht am von

D1315 Plus NozzleReserve

Man freut sich doch immer, wenn etwas, was schwierig zu finden ist, endlich geliefert wird ;-)

Irgendwann bin ich auf die Idee gekommen, dass für meinen 3D-Drucker ja ein paar Ersatzteile bestimmt sinnvoll wären.

Der mehrfache Kontakt zum Hersteller war, na sagen wir mal … merkwürdig bis unproduktiv.

Jedenfalls bin ich den „Print-Rite“ Hinweisen auf diversen Teilen gefolgt und fündig geworden, nun ist mein Ersatznozzle ist da :-D

Scheint zwar für den D1315 Plus zu sein, augenscheinlich dürfte das rein technisch aber egal sein, man wird sehen.

Ich weiß zwar nicht, wie lange der Link nutzbar ist, für alle, die vielleicht ebenfalls mal einen Nozzle auf Lager haben wollen, hier der Link zum Anbieter.

Ach ja, alles zusammen rund 30€ ;-)

(Update: Der Link zum eigentlichen Nozzle ist tot, hier geht es nur zum Hersteller. Eine bessere Lösung kann ich leider nicht anbieten.)

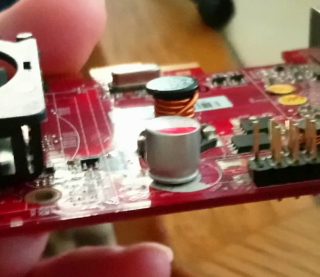

Blöder Elko…

Veröffentlicht am von

Da steckt man nur mal eben, um was völlig anderes zu erledigen, eine Grafikkarte in einen PC, fängt natürlich anschließend der komplette Rechner an zu zicken.

Kann vermutlich nur an der Karte liegen, so ist’s denn auch… Der blöde Elko hat beschlossen, langsam aber sicher seinen Deckel wegzuschieben :-( Mal wieder nix mit „eben schnell“…













Ein neuer Akku für’s Xperia™ Z1 Compact (D5503)

Veröffentlicht am von

So, ja… Die bestellten Ersatzteile sind da, es kann losgehen!

Wie bereits geschrieben, mein Xperia™ Z1 Compact hat ziemlich deutlich gemeldet, dass es einen neuen Energiespender haben möchte. Neben plötzlichem Abschalten, sprunghafter Meinungsänderung in Sachen Ladestand und Einschaltverweigerung wurde bei den letzten Ladeversuchen auch das komplette Gerät recht warm, Zeit für’s Eingreifen!

Ich dokumentiere hier meine Schritte beim Austausch, wer möchte sollte sich auch auf You Tube die diversen Videos zum Thema mal ansehen, schaden kann es nicht. Bin selber nicht so der Fan von bewegten Bildern bei Informationen, jedenfalls beim Erstellen dieser während der Arbeiten, danach geht es ja meist ohnehin nicht mehr ;-)

Wer gerne seinen Akku selber wechseln möchte, findet hier vielleicht ein wenig Unterstützung, bei anderen Geräten ist der Vorgang ja oft sehr ähnlich. Garantien kann ich ohnehin keine geben und übernehmen! Lest zuerst alles (ALLES!) und macht Euch klar, dass einiges schiefgehen kann. Man sollte sich auch vor Augen halten, dass eine professionelle Reparatur incl. Akku und Versand für unter 40€ zu bekommen ist. Diese hätte ich auch für ein Einzelgerät glatt in Anspruch genommen, hier sind allerdings auf Dauer in mehreren Mobilgeräten Akkus zu ersetzen und meine Bastelehre will, dass ich so etwas selbst erledige ;-)

Hier also der Bericht: :-)

Wie bei den meisten Smartphones und auch Tablets der letzten und aktuellen Generationen, ist das Gerät mit einem Akku ausgestattet, der vom Normalanwender nicht ohne weiteres getauscht werden kann oder besser soll. Was ich von dieser Praxis halte, sage ich hier mal besser nicht laut… ;-)

Was man benötigt, jedenfalls wenn man in der von mir beschriebenen Weise vorgeht:

  • Einen Heißluftfön.
  • Etwas zum anheben glatter Flächen, z. B. ein Saugnapf.
  • Eine stabile und harte Scheibe oder Klinge, mit STUMPFEN (!) Kanten.
  • Eine dünne Pappscheibe oder etwas entsprechendes aus Kunststoff.
  • Einen kleinen Kreuzschraubendreher.
  • Eine Pinzette.
  • Einen neuen Akku :mrgreen:
  • Eine neue Dichtung.
  • Ruhe und eine schmutzfreie Umgebung.



Erwärmung der Rückseite.

Zum Wechsel des Akkus muss zunächst einmal die Rückseite ab, welche recht gut verklebt ist. Mit brachialer Gewalt und einem guten Saugnapf könnte man die Abdeckung wahrscheinlich auch „einfach so“ abreißen, ich bin da aber eher der Freund einer schonenderen Vorgehensweise. Konkret habe ich einen Heißluftfön senkrecht aufgestellt und nach oben blasen lassen. Über 2-3 Minuten wird das Handy in kreisenden Bewegungen immer wieder mit gebührendem Abstand in der heißen Luft gehalten. Mein Grundgedanke ist einfach: Was mir nicht die Finger verbrennt, killt auch das Telefon nicht :mrgreen: Wenn die hintere Seite des Gerätes gefühlt warm aber noch nicht heiß ist, kann man loslegen.

Aufhebeln der Rückseite.

Einer der kritischsten Schritte, ist der Ansatz zum Lösen der Rückseite, Ich habe zum Glück alte Platinen-Stencils aus Metall hier, die geradezu ideal sind. Vor der Benutzung solcher Materialien ist es aber ZWINGEND NOTWENDIG, die Kanten des Bleches stumpf zu schleifen, ich habe sie schon vor längerer Zeit solange poliert, bis keine schneidende oder hobelnde Wirkung mehr zu bemerken war, brauche so etwas ja auch öfter zum Öffnen der Modellbahnfahrzeuge. Eine dünne Kunststoffscheibe oder ein Gitarrenplättchen gehen auch, man muss nur leichte Gewalt ausüben können. Ziel ist es eben, den ersten Ansatz anzuheben, ohne die Lackschicht des von innen gefärbten Deckels zu zerkratzen oder im inneren etwas abzureißen. Sobald der Deckel stückchenweise abhebt, einfach eine Pappscheibe oder dünne Kunststoffscheibe nachschieben, um erneutes verkleben zu verhindern. Parallel dazu habe ich mit dem Saugnapf GEFÜHLVOLL die Abdeckung abgezogen, was ich leider aus Mangel an weiteren Händen nicht knippsen konnte.

Frisch geöffnet!

Ab ist er, der Deckel!

Der kritische Moment ist vorbei, alles ist unbeschädigt geblieben.









Die alte Dichtung muss ab…

Was auf jeden Fall weg muss, sind die Reste der alten Dichtung. Nicht nur ein bisschen, nicht „geht schon“ – absolut alles! Hab‘ nachträglich die betroffenen Stellen noch mit Reinigungsbenzin von Kleberesten befreit, vielleicht ist dies aber nicht bei allen Materialien der diversen Hersteller zu empfehlen, am besten an einer unauffälligen Stelle testen.

Aushebeln der Akkuverbindung

Jetzt folgen die Pflichtübungen…

Mit Pinzette oder ähnlichem den Folienleiter-Stecker gefühlvoll nach oben abhebeln.







Lösen der einzigen Schraube.

Die einzige Schraube will auch raus :-)

Die NFC-Antenne liegt  mit ihren Kontakten nur auf, der Akku kann herausgehebelt werden. Ich habe dazu wieder meinen Saugnapf benutzt,warum soll man sich’s schwer machen?



Der alte Akku ist raus, der neue kann rein :-)

Eigentlich könnte man nun einfach alt gegen neu tauschen, wenn da nicht die NFC-Antenne wäre…









NFC

Das Xperia™ Z1 Compact beherrscht „near field communication“ – NFC, die benötigte Antenne klebt auf dem Akku. Die dünne Leiterfolie muss gerettet werden, hilft ja nichts. Da mir das Ablösen der eigentlichen Spulenfolie etwas zu heikel ist, wird der Akkuaufkleber darunter gleich mit entfernt und das wichtigste Stück, samt Leiterbahnen, einfach auf den neuen aufgeklebt. Hier bin ich wie beim Öffnen der Rückseite vorgegangen…

Lösen der Aufkleber…

Warm machen, vorsichtig die Klebelaschen lösen, wieder etwas erwärmen, wieder etwas weiter abziehen…









NFC-Antenne abgelöst und den Rest vom darunter befindlichen Aufkleber abgeschnitten.

… bis alles vom alten Akku abgelöst ist. Nun noch passend schneiden.













Klebeantenne wieder anbringen.

Um die Gefahr zu reduzieren, dass die NFC-Kontakte nachher neben den Gegenstücken landen, habe ich den neuen Akku zuerst lose wieder eingelegt, die Folie positioniert und leicht angedrückt. Nun Akku wieder raus, Folie bzw. Aufkleber richtig verkleben und fertig :-) Wenn keine großen Probleme mit Staub und ähnlichem aufgetreten sind, kann man die Klebeflächen getrost weiterverwenden. Nun also alles wieder einsetzen, Folienkabel andrücken und die Schraube nicht vergessen!

Alles wieder drin!

So, die Technik ist verbaut, den ersten Einschalttest hat es auch überstanden. Der Ladestand liegt bei 17%, Kamera geht noch, nun will alles auch wieder in einen ansehnlichen (und hoffentlich wasserdichten…) Zustand gebracht werden.







Neue Dichtung.

Sicherlich kann man auch mit Kleber oder Silikon oder sonstwas arbeiten, ich habe mich aber für eine neue Originaldichtung entschieden. Geliefert wird diese mit Schutzfolien auf beiden Seiten – lasst sie am besten so lange drauf, bis wirklich final verklebt wird, das Zeug pappt wie Hölle! Deswegen ist nebenbei auch eine vorherige Entfernung der alten Reste extrem wichtig! Sollten die Überbleibsel sich mit der neuen Dichtung verbinden, ist dies eher nicht mehr zu trennen, nebenbei dürfte auch die Dichtigkeit davon nicht gerade profitieren…

Die Dichtung, auf dem Backcover bereits angeklebt.

Nach einigem Probeliegen und etlichen „Trockenübungen“ kann die neue Dichtung auf das Backcover geklebt werden.











Die letzte Schutzfolie wird entfernt…

Tja, nun noch der letzte Schritt:

Abziehen der letzten Schutzfolie und das Gerät wieder verschließen. Auch hier empfehle ich einige Übungsanläufe während die Schutzfolie noch vorhanden ist, wenn man schlecht zielt, ist ein zweiter Anlauf eher nicht möglich :-)

Zum guten Schluss alles kurz auf Funktion testen und das Handy noch für einige Stunden auf eine Flache Unterlage legen, mit Büchern oder ähnlichem Beschweren und den Kelebstellen Zeit geben, sich gut zu verbinden.

Geht wieder :-D

Alles wieder OK :-D

















Mittlerweile ist der neue Akku samt Handy seit rund 2 Tagen wieder im Einsatz, bisher läuft alles wie am ersten Tag. Einen Vergleich zur ursprünglichen Laufzeit kann ich schlecht anstellen, ist einfach alles zu lange her und auch die ursprünglich genutzten App’s haben mittlerweile einige Updates erhalten, die sicherlich auch Auswirkungen auf den Stromverbrauch haben. Bei der Gelegenheit gibt es auch gleich einen Werksreset, wenn schon eine Erneuerung, dann richtig :-) Nach dem ersten Laden auf 100% darf der bisher einzige Test längerer Art per WLAN Videofilme abspielen, nach ca. 3 Stunden ist der Akku noch bei 71% Füllung, das sieht gut aus.

Was für Symptome mich zum Akkuwechsel veranlasst haben?

  • Plötzliches Abschalten des Smartphones, vor allem bei Kameranutzung oder Telefonie.
  • Ladestand springt von rund 80% auf unter 30%.
  • Speicherprobleme der SD-Karte.
  • Verdächtig kurze Ladezeiten.

Was dann hinzu kam, ausser das die oben genannten Probleme immer öfter auftraten?:

  • Gerät schaltet immer öfter ab und initialisiert die Applikationen beim Neustart.
  • Updateinstallationen-/Downloads  aus dem Playstore führen zum Reset.
  • Gerät lässt sich nicht mehr einschalten, Akku schlagartig völlig entladen.
  • Status-LED leuchtet rot obwohl der Akku gerade vorher noch >70% Ladung hatte.
  • Status-LED blinkt rot, Ladung beginnt erst nach etlichen Minuten
  • Handy wird beim Laden ungewöhnlich warm.

Tja, was soll ich sagen – das scheint behoben, mein Senf zum Thema :mrgreen:

















Och nö… Der liebe Smartphoneakku

Veröffentlicht am von

Das Problem bei den aktuellen Smartphones mit fest verbautem Akku ist:

Richtig!

Der fest verbaute Akku :-(

Da entscheide ich mich zum ersten Mal bei der Vertragsverlängerung gegen ein neues Gerät, macht ein paar Wochen später der Akku schlapp… Toll.

Klar, mit ein bisschen Zeit und Mühe kriege ich auch den beim Xperia™ Z1 Compact ersetzt – Habe aber im Moment keine Zeit für Mühe! So’n Dreck!!!

Mit ständig abschaltendem Gerät geht’s jedenfalls auch nicht, also muss doch zunächst mal Ersatz her… Musste mich jetzt einfach mal ausheulen: Mimimi :!:
