Elektor Review: Mini-Oszilloskope

Mein DSO-138 ist mir für kleinere Aufgaben zum geschätzten Helfer geworden.

Gar nicht mal, um komplexe Messungen durchzuführen, eher um einfach zu sehen, welches (und ob überhaupt) Signal da an einem Schaltungsteil zu finden ist.



Das Elektronikmagazin „Elektor“ hat auch einige Zeilen zu dem Thema verfasst, den Link gebe ich hier gerne weiter :-)









Projektfutter

Jetzt wird’s winzig ;-)

80% meiner Projekte sind mittlerweile 5V-kompatibel, es wird Zeit, alles mal ein wenig zu vereinheitlichen. Micro-USB ist an jeder Ecke von Kabel bis Powerbank vorhanden, die Platinchen sind in wenigen Minuten „Huckepack“ gelötet, perfekt!





















Sommerlich

Hab dann mal für mich die Sommersaison eröffnet!

OK, alles kann ich draußen nicht in Angriff nehmen, aber da muss man eben vorplanen ;-)





Aktuell wird es Zeit, die ganzen Testplatinen und Hilfsmittelchen, welche so im Laufe der Zeit entstanden sind, gründlich zu überholen. Da mal eine Strippe erneuen, hier einen Stecker oder krachende Potis, geht unter dem Sonnenschirm wunderbar ;-)














Geknippse

Wenn man auf der einen Seite zuschaut, wie eine Lok beim Einmessen pendelt, während an anderer Stelle der Sekundenkleber (…) noch immer nicht trocken ist, kommt gelegentlich persönlicher Leerlauf zustande, Zwangspause sozusagen.

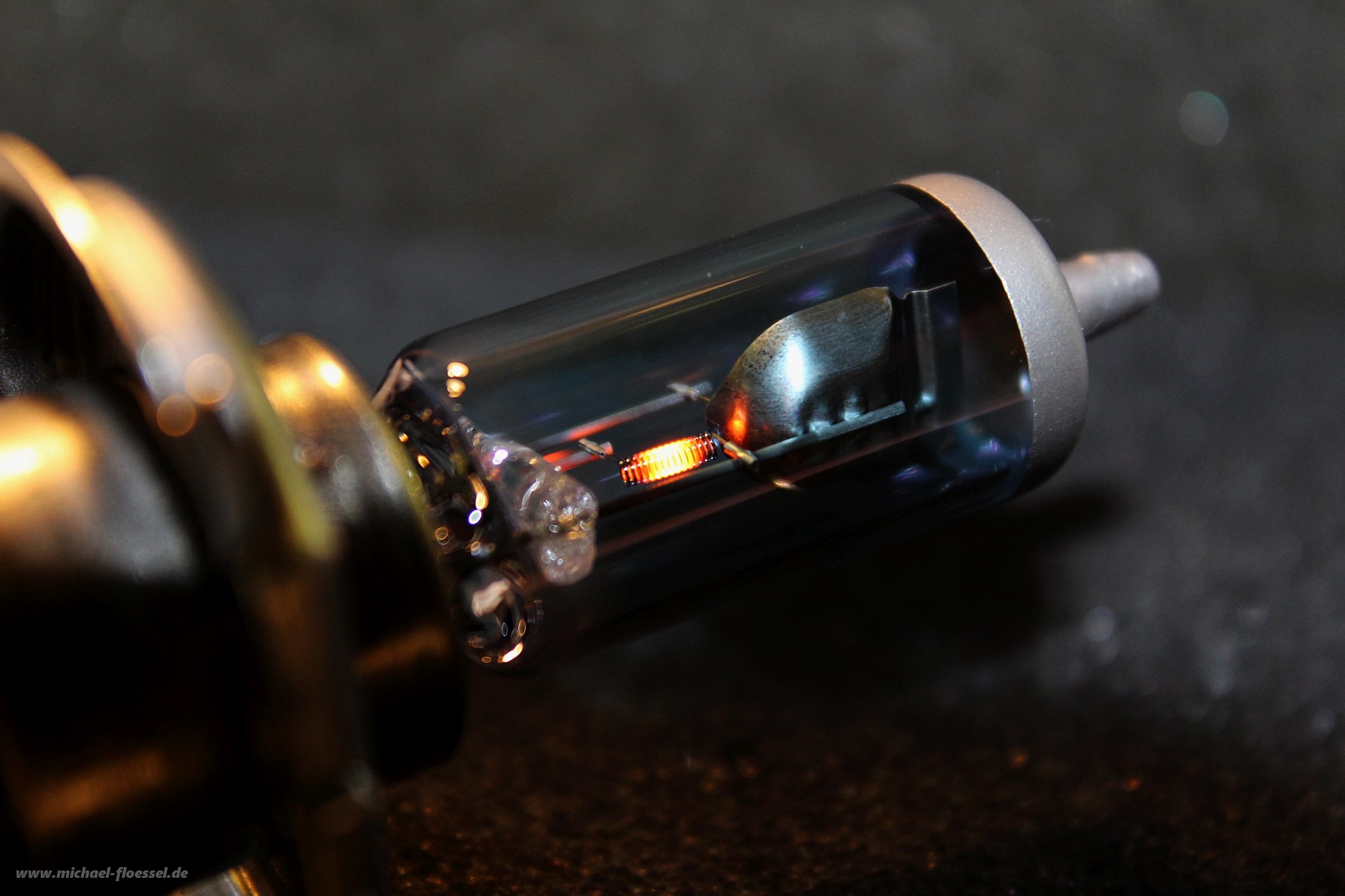

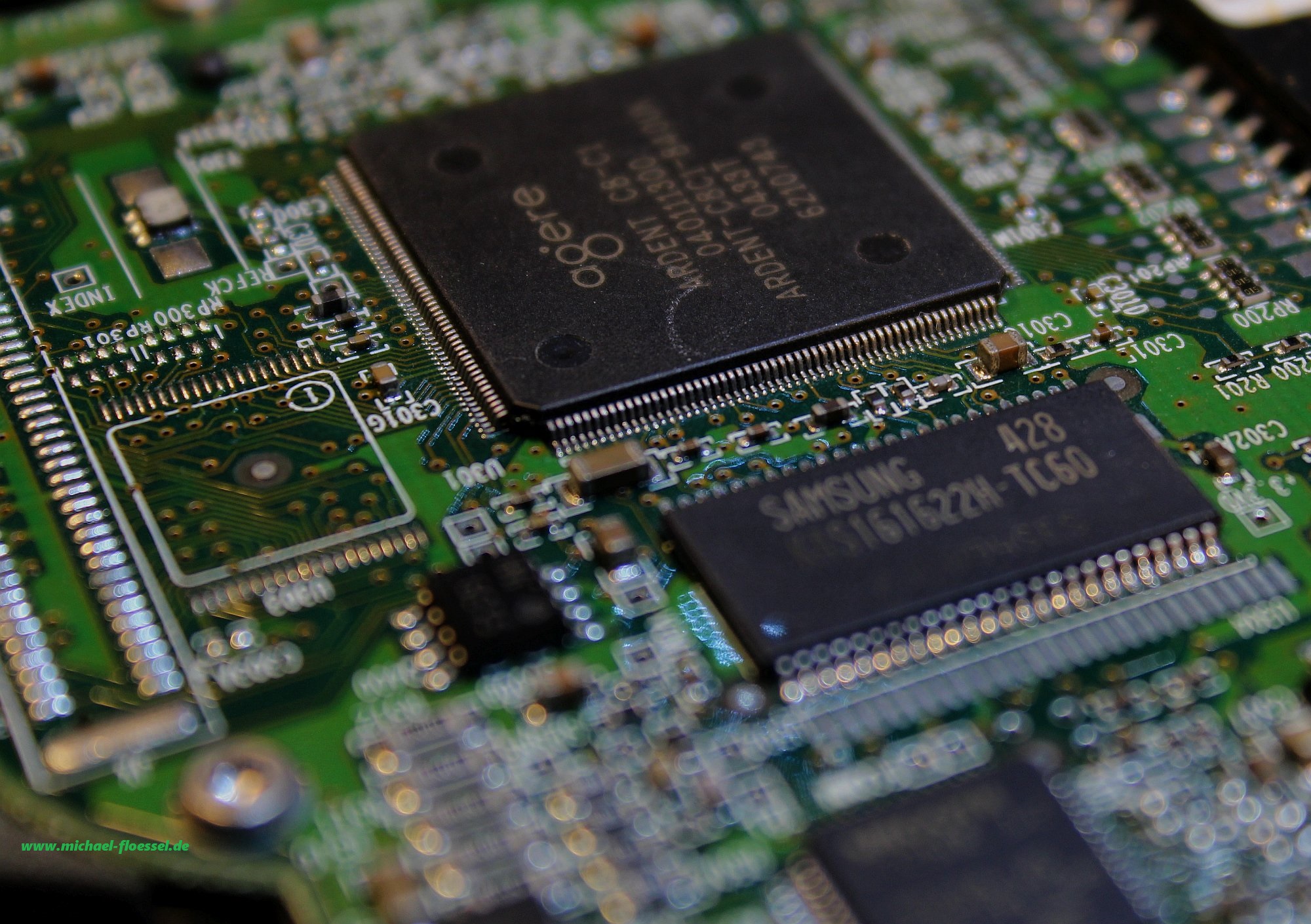

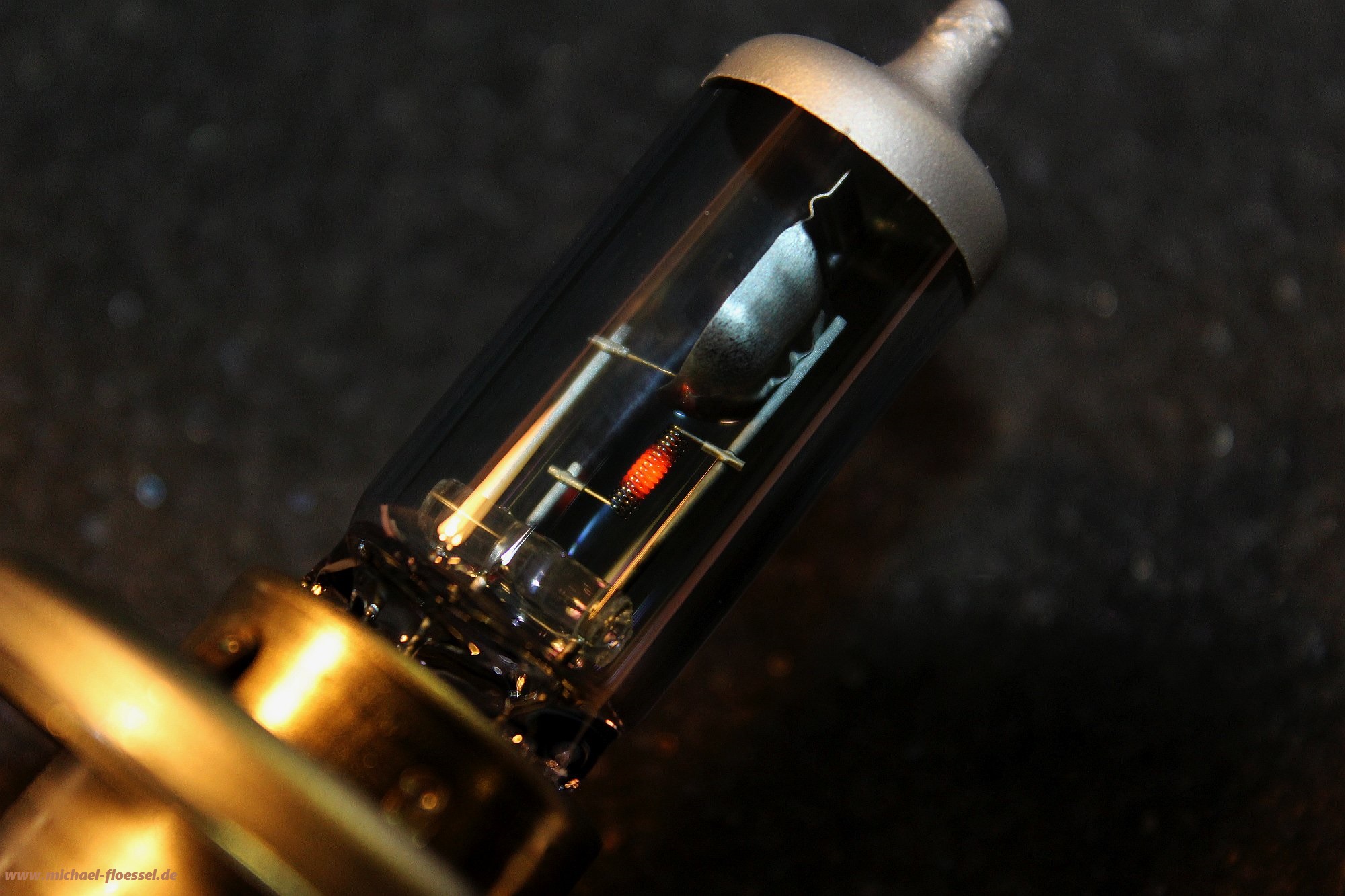

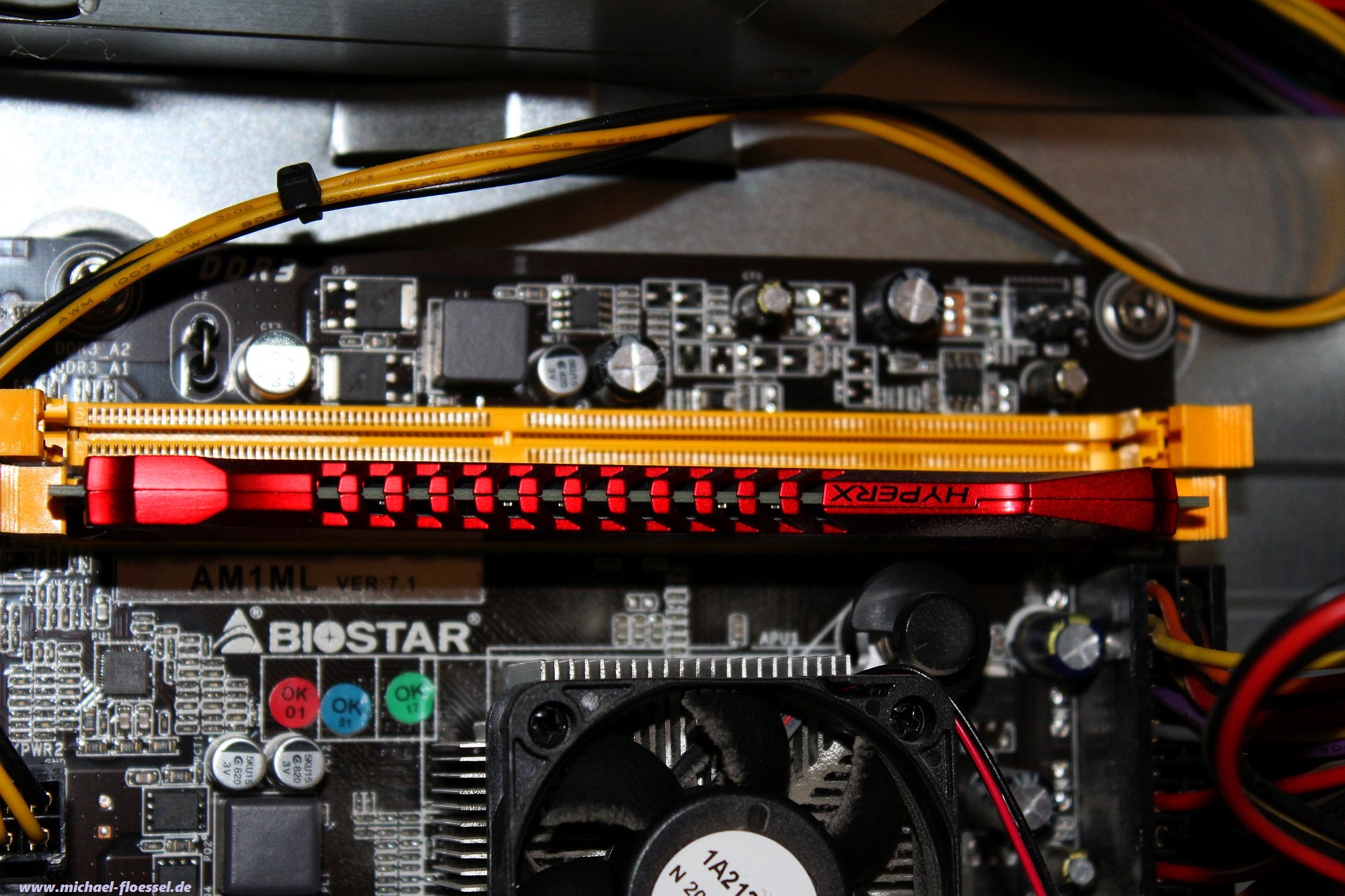

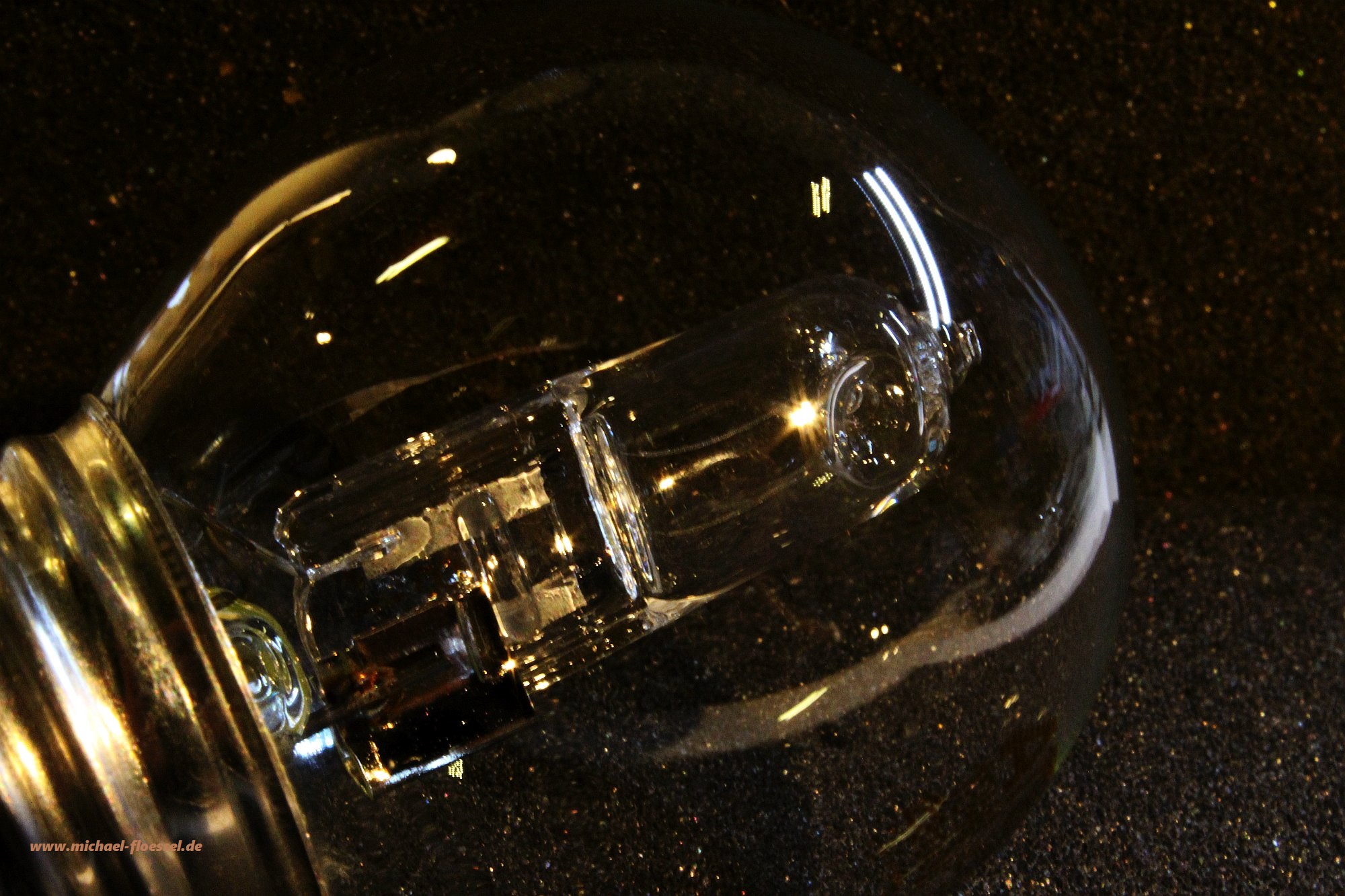

Da gerade auch die Kamera sinnlos auf dem Tisch auf ihren Gebrauch wartet, bietet sich eine schöne Zeitlücke für einige Fotospielereien mit herumliegendem Zeug :mrgreen:

Ich nutze solche Fotos immer gern als Wallpaper oder zur Dekoration von Blogbeiträgen, also kann ich sie auch gleich hier in einen Artikel stecken. Wie die Zugriffsstatistiken zeigen, sind Bilder ja immer gern gesehen. Wer also privat etwas damit anfangen kann – Viel Spaß! Sollte jemand damit reich werden (wollen), muss ich was abbekommen, zumindest will ich’s wissen ;-)















Was man nicht kaufen kann…

… muss man eben selber bauen :-D

Aktuell ein Fall für den Bewegungssensor.

Ich brauche eine Schaltung, welche nicht nur eine justierbare Empfindlichkeit und Einschaltdauer besitzt, auch die Zeit, die bis zur nächsten Aktivierung mindestens vergangen sein muss, soll variabel sein. Zusätzlich müssen mehrere Aktivierungen erfolgen, ehe erneut eingeschaltet wird. Da ohnehin ein PIC 12F675 einen „intelligenten“ Part übernimmt, halte ich mir die Möglichkeit offen, später eine erkannte Bewegung drahtlos zu übermitteln, mal sehen wie ich da was realisiere.

Nun, die Hardware ist fertig, bei der Software für den Mikrocontroller noch nicht ein einziges Bit :mrgreen:







Quick & Dirty Servo

servo_14_llqSie funktioniert, macht alles, was ich von ihr erwartet habe und dennoch:

Diese Servosteuerung ist eine „Quick & Dirty“ Lösung ;-)





servo14Ich habe einfach auf die Schnelle eine Lösung gesucht, welche via Tasterdruck einen analogen Servo von einem Ende zu anderen fährt. Zusätzlich mussten diese Endpunkte justierbar und das Ganze schnell aufzubauen aber erweiterbar sein. Was soll ich schreiben, das ist mein Entwurf…

(Stromlaufplan geändert, die Verbindung von S1 muss direkt zum PIC gehen, ist in der gezeigten Version schon korrigiert, also nur interessant für Leser, die den alten Plan noch genutzt haben! Sorry, da hatte ich gepennt ;-) )

Da es alles erfüllt, was es soll und ich gelegentlich nach so einer Schaltung gefragt werde, kommt das Miniprojekt in den Blog. Stromlaufplan und .hex File für einen Pic 16F688 sind als Download unten bzw. als Bild oben verfügbar.

Vorteil:

  • 11 Bauteile
  • Schnell aufgebaut
  • Taster zieht nach GND, Hall-Sensoren, Reedschalter & Co unkompliziert nutzbar
  • Billig ;-)

Nachteil:

  • Überlauf der Trimmer in der Software nicht abgefangen, bei Endanschlag des Einstellers dreht der Servo um
  • Keinerlei Überlastschutz
  • Nachbau auf eigene Gefahr :mrgreen:

Funktion:

5V auf die Schaltung geben, Taster drücken, Servo fährt in eine Endstellung. Mit Trimmer Position einstellen. Neuer Tastendruck, Servo fährt in die andere Position, wieder justieren mit dem anderen Trimmer – fertig. Vorsichtig einstellen, die Trimmererfassung ist nur sehr rudimentär eingebunden, eben „Quick & Dirty“ :!: Die LEDs zeigen an, an welchem Ende der Servo sich befindet.

Bauteile:

Die Bauteile sind an sich nicht kritisch. Die LEDs können auch weiß oder purpurviolettpink sein, die Trimmer (R5/R6) dürften auch bei 4k7 oder 10k noch brauchbare Werte liefern, habe ich nicht anders versucht. R1 und R2 würde ich nicht höher 15k und kleiner 8k6 wählen, ist aber eher ein Erfahrungswert. R3 und R4 müssen zu den verwendeten Leuchtdioden passen, mit 220R wird man nichts verkehrt machen, Rest siehe Schaltbild

q__d__servo_x14cbDie Config-Bits sind NICHT(!) im Programm, ich hänge sie links als Bild dran, beim PIC programmieren beachten!



Download Stromlaufplan & .hex File

Wenn mal Zeit ist, werde ich vielleicht eine bessere Version erstellen, mehr brauch‘ ich im Moment einfach nicht…







Testanlage – Erste Fahrten



OK, gaaaanz frühes Teststadium aber man freut sich doch immer, wenn die ersten Versuche erfolgreich sind.

Leider sind nicht allzuviele Bilder entstanden, beim Umgang mit Kleber und Co ist das Bedienen der Kamera immer etwas problematisch, einige werden das kennen ;-)

Die Pappe auf der Fahrbahn wird auf Dauer nicht bleiben, da ich aber einiges eh wieder aufreißen muss, soll die Straße erst einmal befahrbar sein. Wie gesagt, einfach mal abwarten, was sich so entwickelt…







Osteraktion bei Reichelt

Polyswitch_HeaderVorweg, das jetzt ist eigentlich ein Werbebeitrag ;-)

Reichelt bietet in dieser Woche ein Osterspecial an. Es werden täglich wechselnde Artikel auf der Startseite im Shop versandkostenfrei innerhalb Deutschlands angeboten.
Durch die Bestellung eines Aktionsartikels wird der gesamte Warenkorb versandkostenfrei. Einfach mal ein wenig stöbern, über die Reichelt Startseite kommt an die Osteraktionen.

Wenn also jemand ein Schnäppchen entdeckt und vielleicht ohnehin noch etwas braucht…. :mrgreen:





Hantek 6022BE und Windows 10

Hantek 6022BE USB Digital Oszilloskop - ArtikelNun hat auch mein Werkstatt-PC Windows 10 als neue Spielwiese, vielleicht auch eher ich ;-)

Soweit hat alles funktioniert, lediglich mein Hantek 6022BE USB-Oszilloskop wird nicht mehr erkannt. Ein erster Blick auf die Herstellerseite offenbart keine Windows 10 Treiber, jedenfalls ist dies nicht dokumentiert. Da ich nicht sicher war, ob ich überhaupt die aktuelle Version schon installiert hatte, habe ich den verfügbaren Treiber mal heruntergeladen, die Installation endet(e) aber in diversen Fehlercodes, je nach Installationsmethode.

Der Grund ist hier wohl eher beim Umgang von Windows 10 mit externen Treibern zu suchen, folgendes brachte in meinem Fall Besserung, das USB-Oszilloskop läuft:

Vorweg noch ein möglicher Weg, sollte man die erweiterten Einstellungen nicht auf Anhieb finden:

way_2_settings_aStart- bzw. Windowskachel -> Einstellungen.





way_2_settings_bHier geht’s weiter mit „System, Anzeige…“.







way_2_settings_cUnten dann „Info“ anklicken.







usb-hantek-w10__aIn der Auswahl finden sich „Erweiterte Systemeinstellungen“…







way_2_settings_c2

… in der Mitte unten schließlich „Systeminfo“, welches angeklickt werden will.





Ich weiß das es auch einfacher geht, dieser Weg sollte aber auf allen Computern funktionieren ;-)

usb-hantek-w10__a

Ist man endlich bei „Erweiterte Systemeinstellung angekommen“…







usb-hantek-w10__b… führt der Weg über den Reiter „Hardware“ -> „Geräteinstallationseinstellungen“.







usb-hantek-w10__c

Legt man nun hier fest, dass zu installierende Software selbst festgelegt wird und nie Treiber vom Windowsupdate installiert werden, kann der Hantektreiber gestartet werden. Hier zumindest… :mrgreen:



Diese Einstellung hatte den positiven Nebeneffekt, dass Windows nicht von sich aus Treiber überschrieben hat, welche ich lieber vom Hersteller selbst installieren will bzw. habe. Natürlich muss man sich an so eine geänderte Einstellung erinnern, wenn es an anderer Stelle Probleme mit irgendwelchen Treibern oder Geräten gibt!

Zusammenfassend: In den erweiterten Systemeinstellungen Windows dahingehend entschärfen, dass man selber Herr der Treiber bleibt :-D Zum Verhalten unter Windows 8/8.1 kann ich übrigens nichts aussagen, habe ich bisher nicht wirklich besessen!
