Dann und wann muss ich natürlich auch mal einen Lok-Decoder einstellen, testen oder reparieren. Nun habe ich nicht immer eine Lokomotive zur Verfügung bzw. ist diese für rein elektronische Arbeiten einfach nicht besonders handlich, vielleicht lässt sich unkompliziert was basteln

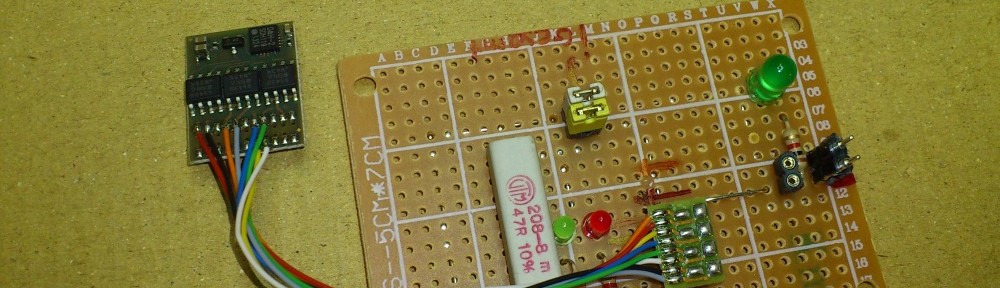

Meine Idee ist eigentlich ein Messadapter, mal sehen ob so ein ‚Quick & Dirty Lok Simulator‘ ausreicht, um das Arbeiten etwas kompakter zu ermöglichen. Im Prinzip nur eine Platine mit Decoderbuchse und einem Widerstand, der die Motorlast darstellt. Dazu zwei antiparallele Leuchtdioden, welche die Drehrichtung anzeigen. Zwei trennbare Brücken um Gesamtstrom und Motorstrom zu messen – sollte klappen… Wenn’s gut hinhaut, werden die Funktionsausgänge auch noch herausgeführt… Ach ja, die Signale von der Zentrale kommen über die schwarze Buchse/Stecker-Kombi rechts in die Schaltung, das passende Gegenstück lässt sich mit Krokoklemmen ans Gleis ‚pappen‘. Mit meinen ersten Tests bin ich jedenfalls schon recht zufrieden
