Wegen der Nachfragen:
Ich erstelle noch eine kleine Beschreibung der Schaltung mit den möglichen Optionen bzw. Änderungen. Kommt in den nächsten Tagen!
Blogroll erweitert
Habe noch Ergänzungen in der Blogroll vorgenommen
WordPress Update
… da macht man mal ein Update – schon ist ein Teil des Blogs in Englisch
OK, bin noch nicht so fit mit der Software, aber mich nervt das jetzt.

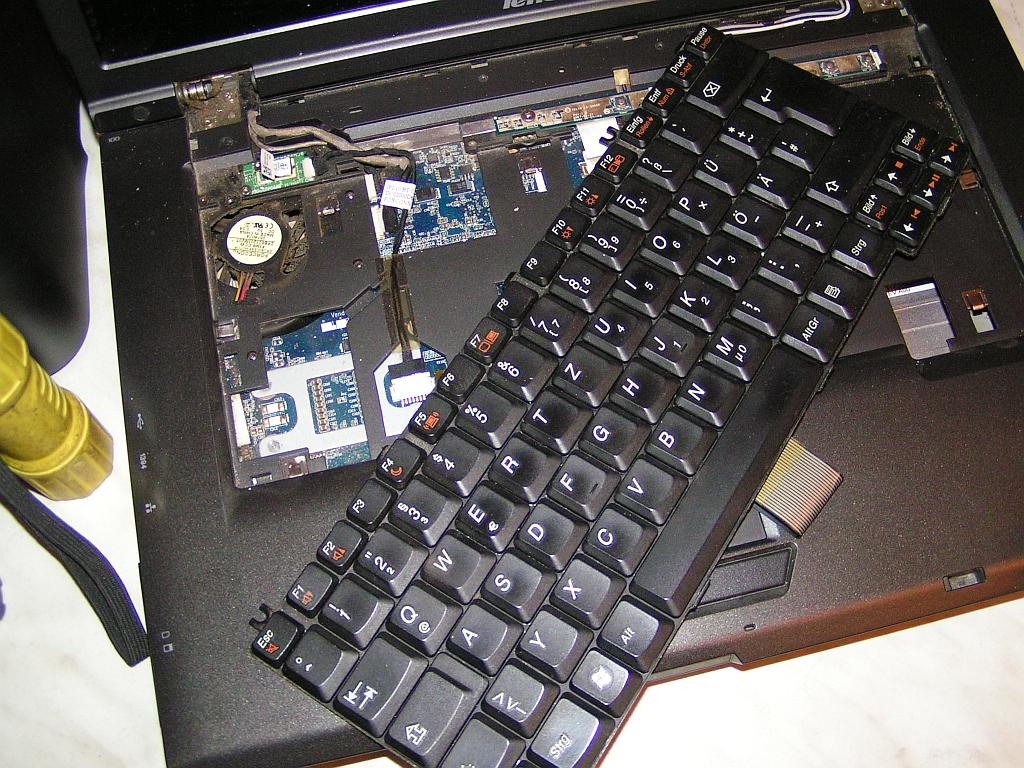

Kaffee, Tastatur, Lenovo 3000N200
Ist zwar schon wieder behoben, aber merke:
Überschwappender Kaffee + Notebook = GRÜNDLICHE Reinigung + Tastatur – 50€
Java Sicherheitsabfragen beim Samsung S8000 Jet abschalten
Jetzt kann ich den Blog mal wieder gut als Gedächtnisstütze für mich nutzen
Bin mit meinem Samsung S8000 Jet schon seit ein paar Jahren ganz zufrieden, lediglich die Programmabfragen bei unsignierten Java App’s nerven richtig bzw. machen das Benutzen des jeweiligen Programms unmöglich…
- Handy auf ‚PC Studio‘ bei ‚Verbindungstyp‘ stellen
- APPDB-Ordner des Programms suchen (TKFileExplorer):
- \USER\MASS\JAVA\GAMES\“Programmname“\APPDB
- settings.bin des gewünschten Programms löschen
Klappt vom PC aus auch per Bluetooth ohne installiertes PC Studio, das Handy muss nur korrekt per Bluetooth eingebunden sein.
Kosten…
Wie kann es eigentlich sein, dass man immer und für alles (mit)verantwortlich ist? Wenn man irgendwo Kunde ist und das Unternehmen Mist macht, man selber was ändert oder von einem Anbieter für irgendwas die Bedingungen geändert werden – immer sind irgendwo Kosten oder zumindest Zugeständnisse zu erwarten.
Und was macht unsere Politik? Anstatt diesem ‚hintenrum Zivilausbeuten‘ mal einen Riegel vorzuschieben, regen diese Lobbyisten den Scheiss noch an…
Unischaltung für PIC 12F675
Eine Schaltung für Vieles
Bei kleineren Aufgaben greife ich sehr oft auf einen PIC 12F675 zurück.
Er bietet 5 I/O Ports, von denen einige sogar als AD Wandler arbeiten können. Wenn nicht gerade ein LCD-Display oder ähnliches angesteuert werden soll, reicht sein Funktionsumfang meist aus, zumal er nur so um 1,20-1,50 € kostet.
Mit dieser Schaltung habe ich u.a. schon Modellbauservos, Faller-Car-System Stoppspulennachbauten, alle möglichen Lichteffekte und vieles mehr aufgebaut.
Wer sich irgendwas aus meinen Projekten zunutze machen möchte, kann davon ausgehen, dass dies die Beschaltung ist. Wenn nicht, weise ich natürlich darauf hin
Die Schaltung bietet 3 Openkollektor Ausgänge und 2 Eingänge mit externem Pull-up Widerstand. Die Eingänge können natürlich auch als Ausgänge genutzt werden, dann einfach die Pullup’s weglassen und den Imax des PIC beachten. Für einzelne Leuchtdioden hat es bisher allemal gereicht.
Die Schaltung ist absolut unkritisch. Solange man sich an die Pinbelegung des Controllers hält (um eben kompatibel zur Software zu bleiben), kann man so ziemlich alles ändern. Ich gehe an dieser Stelle mal davon aus, dass Kenntnisse zum Thema Transistor, U/R/I und Co vorhanden sind. Wenn es an der Stelle doch Fragen gibt bitte melden, ich versuche dann mal ein kleines ‚How to…‘ aufzubauen. Das steht eigentlich eh auf dem Plan… irgendwann
Die Funktionsbeschreibung der Schaltung reiche ich aber noch nach!
Folgendes sollte aber beachtet werden:
- Die Schaltung bietet kein ICSP, es muss extern programmiert werden
- Viel mehr als 5,5V sollte man dem PIC nicht zumuten, besser weniger (3-5V haben bei mir immer funktioniert.
- R1 muss mit ca. 10-20k vorhanden sein damit der PIC arbeitet (Masse auf Pin 4 löst einen Reset aus!)
- C4 sollte als Stützkondensator vorhanden sein
Projekte
Nach und nach werde ich meine aktuellen und bereits fertigen Elektronikprojekte (die oft auch in den Modellbau gehören) in den Blog einfließen lassen. Sehr viele davon beinhalten PIC Microcontroller der Firma Microchip. Die Stromlaufpläne und ggf. Platinenlayouts wurden/werden mit der Freeware Version von Eagle erstellt. Wenn nicht anders angegeben benutze ich zum programieren der Controller die MPLAB IDE von Microchip (ebenfalls kostenlos) und das Pickit 2 Tool zum Brennen der Chips.
Wer Lust hat sich etwas nachzubauen, kann sich die entsprechenden Dinge ja mal ansehen, sind im allgemeinen bei bestimmten Elektronikfriemlern sowieso verbreitet.
Ich habe die entsprechenden Herstellerseiten bzw. Bezugsquellen mal unten eingefügt, einfach auf die Links klicken. Da ich nicht weiß, wie und ob die Verweise aktuell bleiben, habe ich den direkten Artikel und auch nur die Hauptseiten verlinkt.
Eagle Cadsoft – Downloadseite
Pickit 2 – z.B. bei Reichelt Elektronik
Wer sich mit dem Thema PIC Programmierung und auch dem Selbstbau der Programmiergeräte näher befassen möchte, sollte sich mal die Homepage von Sprut ansehen!
Urban Elektronik in Duisburg Hamborn
Gerade eben bin ich beim Surfen eher zufällig über die Homepage von Urban Elektronik in Duisburg Hamborn gestolpert.
Dort habe ich vor geschätzten gefühlten 30-35 Jahren meine ersten Bauteile für’s Elektronikbasteln gekauft und in den folgenden Jahren viele gute Tipps, Informationen, Hilfen und natürlich auch Artikel für die Elektronik bekommen.
An dieser Stelle einfach mal Danke, vor allem an Klaus (und die große, große Geduld)
Wenn ich dann an den Oldschool Blog denke…
Falls das mal einer von Euch hier liest – wie lange gibt es Euch eigentlich wirklich? Wenn ich zurück rechne kommen mindestens 35 Jahre ja wirklich hin, oder?
Nachtrag:
Lag ich ja gar nicht so falsch – laut derwesten.de seit 1971, netter Beitrag dort!
Foto oben auf der Seite
Für diejenigen, die gefragt haben wo ich das Bild ‚geklaut‘ habe…
Das ist ein Auschnitt von einem Foto, welches ich selber aufgenommen habe.
Das komplette gibt es unter diesem Link hier.
Ich hoffe, das wäre geklärt
PS:
Wenn ich etwas verwende, ist es in der Regel auch von mir erstellt! Ansonsten hole ich mir die Genehmigung und verweise auf den Autor/Hersteller/Verantwortlichen.
